潮闻天下多媒体演示系统

文章出处:责任编辑:人气:-发表时间:2014-07-14 10:28【

潮闻天下家庭影院系统

1项目概况

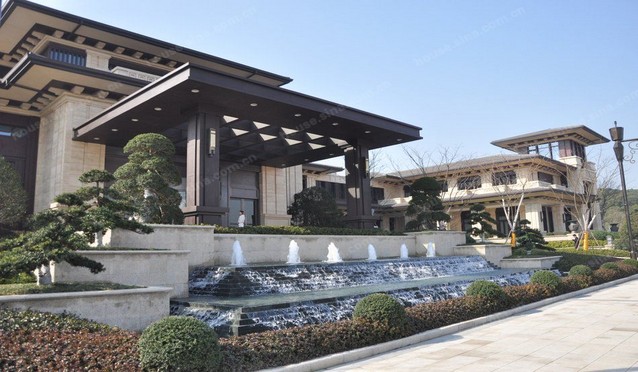

潮闻天下主题会所位于有“杭州浦东”之称的大江东新城,直面一线钱塘江潮,背依白虎山脉。会所总建筑面积约6000㎡,采取新亚洲建筑风格,以现代建筑理念融合汉唐宫殿建筑的恢弘和神韵。缓坡顶、大屋檐、栏杆和汉阙等独特设计勾勒盛世情怀,呈鉴气势恢弘、大气磅礴的视觉感受。内部功能上讲求实用和文化的完美融合,精心设置潮文化主题馆、室内游泳池、健身房、茶歇、宴会、休闲棋牌等功能。与会所配套的智能化项目包括公共广播系统、会议室系统、宴会厅系统、项目展示区和影音区,本设计重点是影音区的家庭影院系统

家庭影院的概念就是使用一些影音设备,在现有较小房间内营造出影院的气氛,有强烈的震撼感和环境包围感。清晰而绚丽的画面,充满动感和如临现场的声音效果,使欣赏者真正体验身临其境的真实感受。

作为现代家居娱乐的重要选择,家庭影院系统发展很快。现代家庭影院的音场格式一般由杜比数码(AC-3)或DTS组成,配有大屏幕电视机或家用投影机。AC-3/DTS音响系统内装环绕声解码器,解出左、中、右声道信号以及环绕左、环绕右和一路超重低音信号,分别进行功率放大并驱动相应音箱发声。采用的音源多数是DVD机的5.1声道信号。

AV功率放大器可分为内置解码器和无解码器两种,为了达到个性化的效果,很多人也有选择单独的解码器。现在已有7.1声道或更多声道的家庭影院系统,利用更高级的解码器进行解码,回放到更多的音箱上,达到更加逼真的影音效果。

现在家庭影院流行的特征是:扬声器系统越来越多地采用嵌入式安装;显示设备的一大特征便是开始采用3D/4K高清投影+16:9画框投影幕布的组合;高质量的A/V节目源,支持4096*2160高清播放。目前大家比较熟悉的播放设备有:蓝光播放机、高清播放机、PS3、HTPC,其中HTPC由于兼容光碟和网络高清播放而受到青睐。

2声学装修设计要则

2.1本项目功能定位和声学特性技术参数要求

会所影音室的功能定位是按家庭影院进行设计,主要展示潮文化和楼盘业务介绍,观赏人员以7~8人为最佳,可兼作音乐听音欣赏。声学特性技术参数要求为:墙壁的隔声量R≧35dB,混响时间≧0.5S,声场不均匀度≦8dB,背景噪声≦35dB。

2.2家庭影院的声学装修设计

影音室与一层潮文化展示区相邻,面积为8.6m×6m,层高为3.4m,控制室位于幕布后方。针对影音室周边的环境状况、体型和声学特性指标要求需进行声学装修设计,包括:噪声和振动控制,门的隔声处理,室內混响时间控制以及声扩散处理等。

2.2.1隔声和防振控制

家庭影院位于会所一层,相邻的潮文化展示区、楼盘模型区的活动,周边的参观人声会影响背景噪声的控制,必须进行隔声和采取防振技术措施。

对于一层的影音室,做一个吊顶对隔离来自顶部的空调噪声是必要的,周边墙面为钢混结构,具有较高的隔声量,如果在隔声墙面再抹灰10mm可提高约11dB的隔声量。相邻区域及影音室内地面宜铺设地毯,可减小行走、撞击声和振动的地面传播。

2.2.2门和天窗的隔声控制

门和窗是隔声处理最薄弱的环节,必须引起高度重视。

门的结构为电动感应木质移门,质地厚重,隔声效果好,门缝采用橡胶、毛毡等做好密封处理。提高了隔声量。

影音室后区的两扇窗由于不需要自然光,故进行了封闭处理,有效的隔除了外界噪音。

2.2.3混响时间控制和声扩散处理

作为家庭影院,混响时间的控制非常重要,混响时间长,将增加音质的丰满感,然而过长则会影响听音的清晰度;混响时间短,有利于清晰度,然而过短则使声音变得干涩,强度变弱。本设计混响时间定在0.5s。声扩散处理的目的是均匀室内声场,避免声聚焦和声颤动等声学缺陷。

⑴天花板的声学处理

天花板的声学处理要求达到既能吸声又能适度扩散反射声的双重功能。可采用石膏板吊顶粘贴一层具有吸声和声扩散的成型吸声矿棉板,吊顶龙骨内填充80~100mm玻璃棉。

⑵地坪的吸声处理

地坪的处理直接铺设厚质地毯,效果良好。

⑶四周墙壁的声学处理

墙壁的吸声性能要求兼顾高频吸声和中低频的吸声性能,本方案两侧墙采用目前比较流行的成品木质穿孔吸声板,后墙采用软包,并采用具有后腔的吸声结构,后腔距墙面100mm,内填充玻璃棉,在较宽的频带内具有良好的吸声。

需要提醒的是施工中要保证多孔材料表面具有良好的透声功能,避免在多孔吸声材料表面刷油漆或涂料,切忌为了美观处理而将板面的孔洞封死,影响材料的吸声性能,正确的做法是装饰吸声板尽量要保持表面的清洁,安装好后一般不再作处理。

以上综合处理后可达到项目相关声学特性技术参数要求,在实际试听后可再做一些微调,以确定最佳的听音混响时间和听感。

3家庭影院系统配置设计说明

本系统的构建主要包括A/V节目源系统、A/V解码和音响扩声系统、高清视频投影显示系统和中控系统。

3.1A/V节目源

包括先锋(Pioneer)BDP-150蓝光DVD播放机和碧维视(BEVIX)硬盘播放器。

在蓝光领域,先锋一直以来是高端和贵族的代名,也是追求顶级画质和音质发烧友的最爱,先锋(Pioneer)BDP-150蓝光DVD播放机延续了先锋产品的设计风格,外观典雅时尚。先锋BDP-150,举办自动音频修正功能,USB接口支持流行的RMVB网络视频格式,畅享电影盛宴。36比特深色域,生动再现色彩层次,实现了颜色展开,实现了颜色之间的平滑色彩过渡和细微色阶变化,呈现更加细致逼真的画面。

碧维视(BEVIX) BV8178硬盘播放器,采用了Marvell 88DE3010主控芯片,标配内存512MB DDR3、闪存2GB NAND FLASH,并支持内置最大2TB硬盘,对于一般的媒体播放来说是足够的。其它配置上,碧维视 BV8088M PRO高清播放机由于是基于Marvell 88DE3010处理主芯片基础上开发的,该芯片有十分强大的音视频格式兼容性,包括支持H.264、VC1、MPEG-2/4等视频编码在内的视频文件,此外还完美支持AAC、Dolby TrueHD7.1、DTS HD HR7.1、APE、FLAC等音频解码。

3.2音响扩声系统

音响扩声系统的设计,对音箱的点位布置及选型至关重要,其声场分布必须满足现代家庭影院系统各区域声压级、声场不均匀度及传输频率特性的要求,同时必须充分考虑声象定位、环绕效果和最好的临场感,同时在外观上要考虑与整体装修风格的和谐与协调。

经综合考虑和设计,本系统选用雅马哈7.2声道数码家庭影院系统。

雅马哈(YAMAHA)家庭影院产品在同行业中始终保持着领先地位,尤其是家庭影院收/扩音机产品更是一枝独秀,这主要得益于雅马哈近120年来对声音的理解,以及在这些丰富经验指导下发展的一系列独有的先进技术。

A/V功放是家庭影院的中心,在整套家庭影院中,音视频信号输出设备输出的音频信号必须输出到AV功放中,然后经过AV功放进行一系列的处理后,将最终信号放大后推动连接在功放上的各个音箱从而营造出完整的家庭影院效果。视频信号也可以输入到A/V功放中,进行一些处理并通过A/V功放对视频播放终端进行同步控制。所以说A/V功放在家庭影院中处于一个核心位置。

A/V解码功放选用雅马哈(YAMAHA)RX-V2073 9.2声道数码家庭影院收音扩音机。

9声道1155W强劲环绕声功率(220W×9Max)

高清音频格式解码:Dolby TrueHD 和DTS-HD Mater Audio;高清音频Dolby Digital Plus和DTS-HD

H型横梁框架和刚性底部框架;对称功率放大器结构;具有抗振动和防热性能的散热器;坚固的底盘,额外的底部框架;纯接地电路的数模转换器;高速热反馈功率放大器;低抖PLL电路,有助于实现声音与成像的最优化;

4K通过用于下一代超高清成像;4K提升低精度成像至超高精度成像;4K/模拟和HDMI输入可达到全高清1080p视频更直观的屏幕显示GUI

音箱选用玛田M&K影院音箱系列,2只S150Ⅱ主音箱和1只S150Ⅱ中置均置于透声画框幕的后方,其中中置设置在前方屏幕的轴线上,4只IW95为环绕音箱,其中2只作为左、右侧环绕音箱置于视听者左、右两侧对称放置,另外2只作为后环绕音箱,放置于后方左/右侧。2只MX250 Plus超低音音箱置于屏幕后方左右两侧,侧环绕音箱和后环绕音箱均采取嵌入式安装方式。

功放采用LAB.GRUPPEN C系列功放,C16:4和C10:4四通道功放分别驱动左、中、右声道和环绕声道,有源低音由RX-V2073解码后直接驱动。

3.3视频投影显示系统

投影机选用索尼(SONY)VPL-VW500ES家用投影机。4096*2160分辨率,真实创作(4K真实创作)兼容原始4K蓝光、200000:1超高对比度显像、1700流明高亮度显像,拓展了神奇的家庭影院世界。

画框透声幕选用美视(GRANDVIEW)大纯平画框幕系列120吋16:9比例,铝合金包绒框高贵典雅,恍如超大屏幕的平板电视,景象壮观,具有专业影院的顶级视觉体验。

3.4中控系统

中控系统选用台湾艾维创(AVTRONSYS)产品,系统包括中控主机,继电器系统编程软件、IPAD触摸屏、无线路由器、IPAD授权软件组成。中控系统构建简洁,操作直观便捷,体现了当今流行的控制方式。

4系统可实现功能及主要设备简介

高品质家庭影院影音欣赏

音乐听音鉴赏
