杭州地铁一号线公共广播系统

文章出处:责任编辑:人气:-发表时间:2014-07-14 10:16【

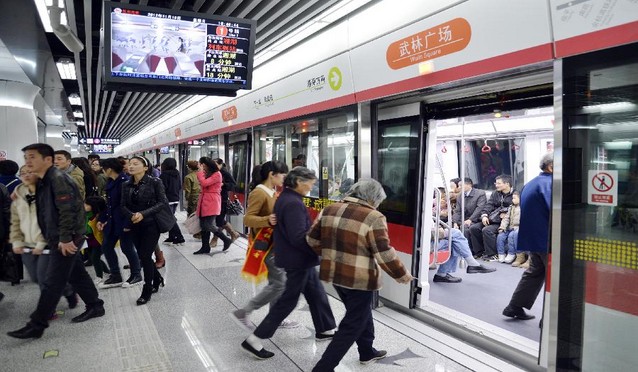

杭州地铁公共广播

地铁控制中心是整个地铁工程的核心工程,是地铁运行的指挥大脑。杭州地铁一号线控制大楼是集团公司员工的办公用房,项目总建筑面积约为4.9万方,其中控制中心大楼和地铁总部大楼均为框筒结构,地下层2层,地上13层,高约60.5米,旁边还有一个4层楼的控制大厅。

本系统建设方为杭州地铁集团公司,根据建设方提出的功能要求,全面理解、充分领会意图,仔细探讨和消化工程公司提供的图纸、文字、电子文档等背景资料作为方案设计的基础。

公共广播系统须进行精心地系统设计、选择性价比优良的产品,充分考虑系统的先进性、可靠性和易扩展性,加上后期高质量的安装调试,构建成公共广播系统“ 全方位完整的解决方案”。地铁一号线控制大楼公共广播系统的服务区范围包括控制中心大楼、地铁总部大楼和控制大厅,建设方对系统提出的功能需求是:

◆实现背景音乐广播

◆实现业务寻呼广播

◆实现紧急报警广播

◆实现多种音源选择

◆实现实时监听功能

◆实现定时广播、无人值守

◆实现远程控制功能

1.2设计遵循的规范和标准

《公共广播系统工程技术规范》

《智能建筑设计标准》

《火灾自动报警系统设计规范》

《综合布线系统工程设计规范》

《民用建筑电气设计规范》

《城市区域环境噪声标准》

《计算机机房设计规范》

1.3设计思想和原则

1.3.1先进性

设计出发点是在尽可能高的性价比前提下,优先选用先进设备。经典系统 由于功能的局限性、操控较繁琐以及硬件庞臃而逐渐淡出,相比而言,目前最新发展的智能广播媒体矩阵功能强大、集成度高、结构非常简洁和轻巧,具有强大的技术功能优势。

◆友好的大幅显示屏幕

◆简单易用的触摸屏或触摸板操控

◆自动中/英文显示模式转换

◆强大的数码广播矩阵,4-17个音频输入通道,4-64个分区输出通道可自由分配

◆内置DSPPA独家电声节目源,如礼仪类、体操类曲目、各种钟声、警笛和迎宾、送客、警告等各种广播语音文件

◆备有市话接口,自动接驳来电,便于电话遥控和举行电话会议,1-4个远程遥控分区寻呼通道

◆消防/灾害性警报、寻呼、电话自动强插

◆绿色操作系统,主机及外围设备可编程定时,自动节能运行

◆低姿态代偿技术

1.3.2规范性

公共广播系统的设计、构建、实施必须符合国家或专业相关标准或规范,本系统涉及引用的标准及规范见1.2

1.3.3与环境的协调性

根据本系统实际使用场所的情况有吊顶场合使用天花喇叭,无吊顶场合使用壁挂喇叭,其色泽、款式与所在环境保持充分地协调,具有良好的视觉感受和听音效果。

1.3.4实用性和可扩展性

系统设置应充分考虑实用性,应利于使用和方便管理。包括管理界面的汉化、分区管理、自动节能运行和无人值守这些方便实用的功能。

同时系统还必须充分考虑可扩展性,本系统由于采用了先进的智能广播媒体矩阵系统,其强大的功能使系统具备便捷的可扩展性,非常利于今后的系统扩展和升级。

1.3.5可靠性

系统运行必须稳定可靠,除传统意义上的可靠性外,还必须考虑以下问题:

扬声器应具备防冲击、不易人为因素损坏等特点。

整个系统要考虑设备器材开机对电网的冲击。

为实施紧急事故报警广播,系统相关设备应处于热备份状态。

综合以上分析,为保证系统先进性、可靠性、及高性价比,选择国际知名品牌(DSPPA)MAG1189智能广播设备,可以确保满足地铁一号线控制大楼对公共广播系统提出的功能需求。

2公共广播系统工程技术方案

2.1公共广播系统类型分析

配置一套设备先进、功能完善的公共广播系统将极大地提升杭州地铁集团公司的形象,同时也将给管理带来高效和便捷。目前公共广播按使用功能和性质可分为以下几种类型:

◆业务广播系统:以业务及行政管理为主的语言广播,用于办公楼、商务楼、机关、院校、车站、机场等场所,业务性广播通常都由主管部门管理。

◆背景广播系统:以欣赏背景音乐为主的带有服务性质的广播系统,常用于宾馆、酒店、楼宇、商场、公园、广场及大型公共活动场所。

◆紧急广播系统:用于火灾等紧急事件时,以引导人员疏散为目的而设计的广播系统。

根据地铁一号线对公共广播系统的功能需求分析,本公共广播系统属于以上三种公共广播系统类型的结合。

2.2设计流程

对于本系统工程我们按下列顺序进行设计:

◆首先考虑广播扬声器的选用及配置;

◆广播用功率放大器的选用;

◆广播系统的构建及广播分区的划分;

◆其余广播设备的选用。

2.2.1 广播扬声器的选用及配置

原则上应视环境选用不同规格品种的广播扬声器。在有天花板吊顶的室内,宜用嵌入式的、无后罩的天花扬声器;在无吊顶的室内,宜选用壁挂式扬声器或室内音柱;在防火要求较高的场合,宜选用防火型的扬声器。

本工程广播扬声器的选用根据不同环境选用的品种和规格如下:

本工程服务区均处于室内,故终端配置天花扬声器和壁挂扬声器。

广播扬声器的点位配置以均匀、分散的原则配置于广播服务区,其分散程度应保证服务区内的信噪比不小于15dB,每个扬声器覆盖区的声压级SPL按下列公式计算:

SPL=LM+10lgP-20lgR(dB)

在室内,早期反射声群和临近扬声器的贡献可使声压级增加2~3dB左右;室外场所基本上没有早期反射群,单个广播扬声器的有效覆盖范围只能取上述公式计算结果和相关估算范围的下限。

经测算核定后天花扬声器选用迪士普DSP503,壁挂扬声器选用DSP116。

2.2.2广播用功率放大器的选用

广播功放不同于HI-FI功放。其最主要的特征是具有100V和70V恒压输出端子。这是由于广播线路通常都相当长,须用高压传输才能减小线路损耗。

据此,如果是背景音乐系统,广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。若考虑紧急广播以及线路损耗等因素,紧急广播功放的额定输出功率应是广播扬声器总功率的1.5倍。

本系统功放选用迪士普三线制双通道MAG功放系列,由于涉及紧急广播功能,功率按额定输出功率的1.5倍配置。

2.2.3广播系统的构建及广播分区的划分

广播系统的构建为智能系统,由智能广播媒体矩阵、前端音源、遥控寻呼站、功能模块、功放及终端扬声器组成。为实现系统遥控功能,需配置远程控制软件和笔记本电脑。

紧急报警系统的构建由警报输入模块、强插控制模块组成。

紧急报警的过程如下:

当警报输入模块接收到消防/灾害性警报后,系统强行将优先音源分配到需要告警的分区及选定的邻区,并强行打开这些分区。同时主机输出予设的警笛及告警语音文件。

一个公共广播系统通常划分为若干个区域,由管理人员决定哪些区域须发布广播、哪些区域须暂停广播、哪些地区须插入紧急广播等。

分区方案原则上取决于客户的需要。通常参考下列规则:

◆大厦通常以楼层分区,商场、超市通常以部门分区,运动场馆通常以看台分区,住宅小区、度假村通常按物业管理分区等。

◆管理部门与公众场所宜分别设区。

◆重要部门广播扬声器音量有必要由现场人员任意调节的区域宜单独设区。

总之,分区的目的是为了便于管理。凡是需要分别对待的部分,都应分割成不同的区,但每一个区内,广播扬声器的功率不宜太大,需同功放的容量相适应。本工程分区原则按楼层分区,对同一楼层又按控制中心大楼、地铁总部大楼、控制大厅独立单独分区,本系统按以上原则共分为46个分区。

分区的情况及扬声器的配置详见点位表。

2.2.4其余广播设备的确定

前端音源增配CD机。

警报输入、强插输出、遥控寻呼、分区输出等功能模块。

区域音量控制需配置音控器。

为防止系统开机对电网的冲击,需配置电源时序器。

3系统可实现功能及主要设备简介

3.1系统可实现主要功能

该系统所实现的主要功能可以完全满足1.1建设方所提出的功能要求。
