杭州火车东站公共广播系统

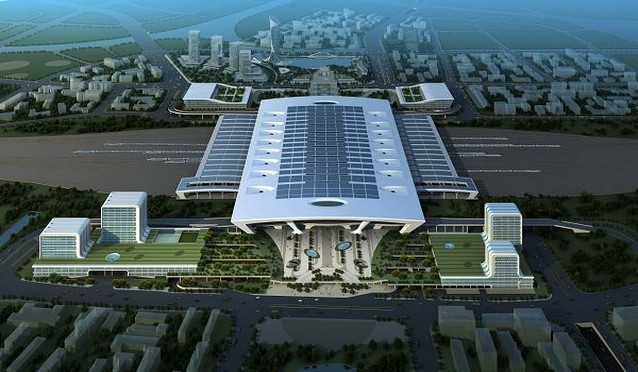

杭州东站位于杭州城东新城核心区域,隶属于上海铁路局,是国家铁道枢纽站、亚洲第一大火车站、亚洲第一大高铁站。汇集高铁、普铁、专线、地铁、公交等多种交通方式和配套服务设施于一体并可实现立体无缝交通换乘的特等站。站房总建筑面积34万平方米,分五层结构,地上2层,地下3层。其中地上一层为火车站台层;地上二层为高架出发层,由3条双向4车道的城市高架组成,可以 实现车辆在东、西广场、站房的互通;地下一层为出站层(出站大厅),旅客可以在此直接坐出租车出站;地下二、三层分别是地铁1号线与4号线的进站层和站台 层,乘客可以在此坐地铁离开。本系统为火车东站公共广播系统第一期东广场部分。根据建设方提出的功能要求,全面理解、充分领会意图,仔细探讨和消化工程公司提供的图纸、文字、电子文档等背景资料作为方案设计的基础。
考虑火车东站广播系统的重要性和影响面,广播系统需进行精心地系统设计、选择性价比优良的产品,充分考虑系统的先进性、可靠性和易扩展性,加上后期高质量的安装调试,构建成公共广播系统“ 全方位完整的解决方案”。杭州火车东站东广场公共广播系统的服务区范围包括东广场室外部分以及站房内相关服务功能区,建设方对系统提出的功能需求是:
◆实现背景音乐广播
◆实现业务寻呼广播
◆实现紧急报警广播
◆实现多种音源选择
◆实现实时监听功能
◆实现定时广播、无人值守
◆实现分区规划和调整不须调整线路
◆实现分区音量可调节功能
1.2设计遵循的规范和标准
《公共广播系统工程技术规范》
《智能建筑设计标准》
《火灾自动报警系统设计规范》
《综合布线系统工程设计规范》
《民用建筑电气设计规范》
《城市区域环境噪声标准》
《计算机机房设计规范》
1.3设计思想和原则
1.3.1先进性
设计出发点是在尽可能高的性价比前提下优先选用先进设备。经典系统由于功能的局限性、操控较繁琐以及硬件庞臃而逐渐淡出,相比而言目前最新发展的网络广播系统具有强大的技术和功能优势。
◆全数字化传输,与模拟信号传输相比,失真更小,信噪比更高;
◆以局域网为主要媒介,可利用已有局域网进行,实现多网合一;
◆继承开拓了第一代MAG智能广播的功能特点,功能更强大,使用更灵活。
◆主机自带10W功放,可直接接驳监听音箱。
◆主机含4个独立音频输入和2个辅助混合音频输入通道。可利用终端扩展音频输入通道。
◆系统一共可设置1000个分区,每个分区可含多个广播终端,最多200个广播终端,每广播终端可同时属于多个分区;
◆可实现远程监控,远程诊断和远程软件升级;
◆具有智能广播矩阵系统所有基本特点;
◆突破传统公共广播只能下传和只能由机房集中控制的格局,具有多个终端同时点播,或寻呼其他终端、远程控制等功能。
◆每个区的工作状态一目了然。
1.3.2规范性
公共广播系统的设计、构建、实施必须符合国家或专业相关标准或规范,本系统涉及引用的标准及规范见1.2
1.3.3与环境的协调性
根据本系统实际使用场所的情况站内有吊顶部分使用天花喇叭,站内无吊顶部分使用壁挂喇叭,室外广场使用防水音柱,室外广场草坪使用室外草地音箱,其色泽、款式与所在环境保持充分地协调,具有良好的视觉感受和听音效果。
1.3.4实用性和可扩展性
系统设置应充分考虑实用性,应利于使用和方便管理。包括管理界面的汉化、分区管理、自动节能运行和无人值守这些方便实用的功能。
同时系统还必须充分考虑可扩展性,本系统由于采用了先进的网络化系统,其强大的功能使系统具备强大的可扩展性,非常利于今后的系统扩展和升级。
1.3.5可靠性
系统运行必须稳定可靠,除传统意义上的可靠性外,还必须考虑以下问题:
工作于室外的扬声器必须能保证全天候工作功能,还应具备防冲击、不易人为因素损坏等特点。
整个系统要考虑设备器材开机对电网的冲击。
为实施紧急事故报警广播,系统设备应处于热备份状态。
综合以上分析,为保证系统先进性、可靠性、及高性价比,选择国际知名品牌(DSPPA)网络化广播设备,可以确保满足杭州东站对公共广播系统提出的功能需求。
2公共广播系统工程技术方案
2.1公共广播系统类型分析
配置一套设备先进、功能完善的公共广播系统将树立作为杭州门户火车东站的良好形象,同时也将给管理带来高效和便捷。目前公共广播按使用功能和性质可分为以下几种类型:
◆业务广播系统:以业务及行政管理为主的语言广播,用于办公楼、商务楼、机关、院校、车站、机场等场所,业务性广播通常都由主管部门管理。
◆背景广播系统:以欣赏背景音乐为主的带有服务性质的广播系统,常用于宾馆、酒店、商场、公园、广场及大型公共活动场所。
◆紧急广播系统:用于火灾等紧急事件时,以引导人员疏散为目的而设计的广播系统。
根据用户对公共广播系统的功能需求分析,本公共广播系统属于以上三种公共广播系统类型的结合。
2.2设计流程
对于本系统工程我们按下列顺序进行设计:
◆首先考虑广播扬声器的选用及配置;
◆广播用功率放大器的选用;
◆广播系统的构建及广播分区的划分;
◆其余广播设备的选用。
2.2.1 广播扬声器的选用及配置
原则上应视环境选用不同规格品种的广播扬声器。在有天花板吊顶的室内,宜用嵌入式的、无后罩的天花扬声器;在仅有框架吊顶而无天花板的室内,宜用吊装式筒型音箱或有后罩的天花扬声器;在无吊顶的室内,宜选用壁挂式扬声器或室内音柱;在室外,宜选用室外音柱或号角;在园林、草地,宜选用草地音箱;在装修讲究、顶棚高阔的厅堂,宜选用造型高雅、色调和谐的吊装式扬声器;在防火要求较高的场合,宜选用防火型的扬声器。
本工程广播扬声器的选用根据不同环境选用的品种和规格如下:
本工程室内有吊顶场合配置天花扬声器,室内无吊顶场合配置壁挂扬声器,室外广场配置室外防水音柱,园林、草地配置室外草坪音箱。
广播扬声器的点位配置以均匀、分散的原则配置于广播服务区,其分散程度应保证服务区内的信噪比不小于15dB,每个扬声器覆盖区的声压级SPL按下列公式计算:
SPL=LM+10lgP-20lgR(dB)
在室内,早期反射声群和临近扬声器的贡献可使声压级增加2~3dB左右;室外场所基本上没有早期反射群,单个广播扬声器的有效覆盖范围只能取上述公式计算结果和相关估算范围的下限。
经测算核定后室内天花喇叭选用迪士普防火型天花DSP903,壁挂喇叭选用DSP106和DSP6063,室外音柱选用DSP255防水型音柱,室外草坪选用DSP3601。
2.2.2广播用功率放大器的选用
广播功放不同于HI-FI功放。其最主要的特征是具有100V和70V恒压输出端子。这是由于广播线路通常都相当长,须用高压传输才能减小线路损耗。
据此,如果是背景音乐系统,广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。若考虑紧急广播以及线路损耗等因素,紧急广播功放的额定输出功率应是广播扬声器总功率的1.5倍。
本系统功放主要选用迪士普MAG1306/MAG1312/MAG1325/MAG1335三线制功放系列和DSP2600纯后级功放系列。
2.2.3广播系统的构建及广播分区的划分
广播系统的构建为网络广播系统,由网络广播主机、前端音源、紧急话筒、遥控寻呼话筒、播放终端、功放及终端扬声器组成。
消防系统和背景音乐系统功率信号互相独立,由设立于井道的切换器受触发后切换,消防和背景音乐共用终端扬声器。
紧急报警系统的构建由消防联动切换终端和消防报警音频采集卡模块组成。
紧急报警的过程如下:
当消防联动切换终端接收到消防/灾害性警报触发信号后,系统强行切断背景音乐,将报警信号音源分配到需要告警的分区及选定的邻区,强行打开这些分区。报警信号由主机输出予设的警笛及告警语音文件。
一个公共广播系统通常划分为若干个区域,由管理人员决定哪些区域须发布广播、哪些区域须暂停广播、哪些地区须插入紧急广播等。
分区方案原则上取决于客户的需要。通常参考下列规则:
◆大厦通常以楼层分区,商场、超市通常以部门分区,车站以功能服务区域分区、运动场馆通常以看台分区,住宅小区、度假村通常按物业管理分区等。
◆管理部门与公众场所和室外宜分别设区。
◆重要部门广播扬声器音量有必要由现场人员任意调节的区域宜单独设区。
总之,分区的目的是为了便于管理。凡是需要分别对待的部分,都应分割成不同的区,但每一个区内,广播扬声器的功率不能太大,需同分区器和功放的容量相适应。本工程根据系统的功能区域分为87个分区,其中有11个区配置特定的报警语音文件
分区的情况及扬声器的配置详见附表。
2.2.4其余广播设备的确定
前端音源增配CD机及调谐器。
用于特定区域的消防报警需求音频采集卡的配置。
消防联动强切终端的配置
交换机的配置
为防止系统开机对电网的冲击,需配置电源时序器。
3系统可实现功能及主要设备简介
3.1系统可实现主要功能
该系统所实现的主要功能可以完全满足1.1建设方所提出的功能要求。
